Émetteur BLU phasing 40 et 80 m à tubes

Olivier Ernst - F5LVG


Accueil


Photos de la station émetteur et récepteur (3 MO, pdf)

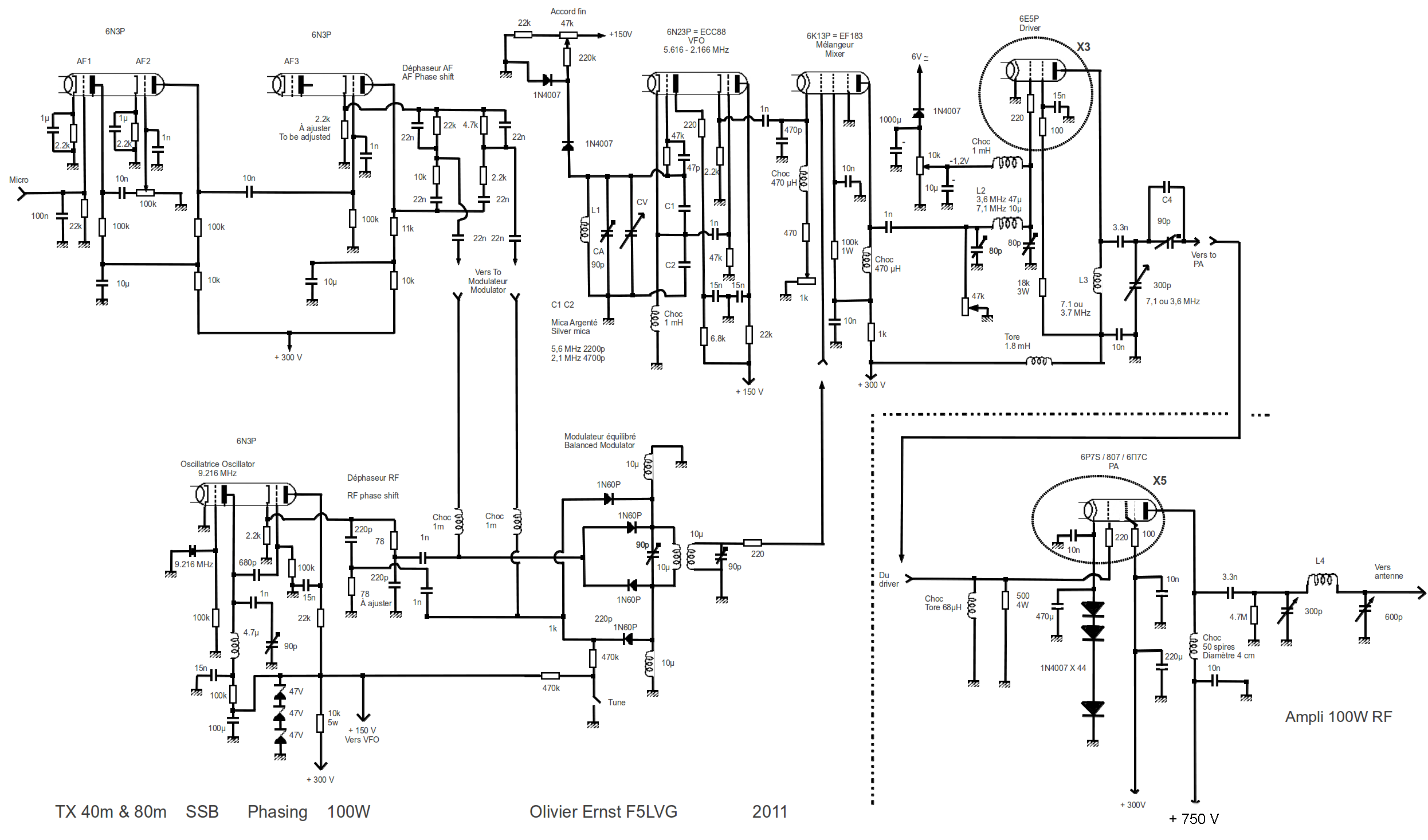

Schéma haute résolution

Caractéristiques :
2 bandes : 80 m et 40 m
Puissance de sortie : > 100 W
Atténuation porteuse : 27 dB
Atténuation bande latérale supérieure : 20 dB

Enregistrement à 600 km de distance, avec du QRM


Depuis plusieurs années, le matériel pour réaliser des montages à tube est redevenu disponible grâce à Internet. Les tubes ayant le meilleur rapport qualité-prix sont des tubes  russes n'ayant pas eu d'équivalence exacte en Europe ou en Amérique. Grâce à Internet, il est facile de trouver les caractéristiques de ces tubes. Maintenant que la technique radio n'est plus à la mode, ayant été balayée par l'informatique, il est aussi difficile de trouver des composants semi-conducteurs pour la radio que des composants pour les lampes. Alors lâchez-vous : revenez aux tubes ! Les tubes à vide ont l'avantage d'être robustes, souvent de caractéristiques non critiques, et de présenter des impédances élevées. Ce sont donc des composants idéals pour la radio analogique en HF si on oublie leur taille, leur dissipation calorifique et la nécessité d'employer des tensions élevées dès que de la puissance est nécessaire. Avec les lampes, le nombre de composants pour un montage, est nettement moindre qu'avec des semi-conducteurs sauf s'il existe une puce toute faite. Mais alors, il ne s'agit plus d'une construction amateur, mais du fabricant de la puce. Je me suis donc remis avec bonheur aux constructions à tubes. Voici en description un émetteur BLU (SSB) pour les bandes 40 et 80 m dont la totalité des composants se trouve sur internet, en particulier sur les sites de ventes aux enchères.

Cet émetteur BLU repose sur la technique phasing. En scindant le signal audio en deux sources déphasées de 90° puis, en modulant 2 sources radiofréquences déphasées elles aussi de 90°, il est possible d'atténuer facilement la bande latérale supérieure ou inférieure. Cette technique nécessite donc un déphaseur R.F. et un déphaseur A.F. associés à deux modulateurs équilibrés. Mon émetteur n'emploie donc aucun filtre à quartz ou mécanique.

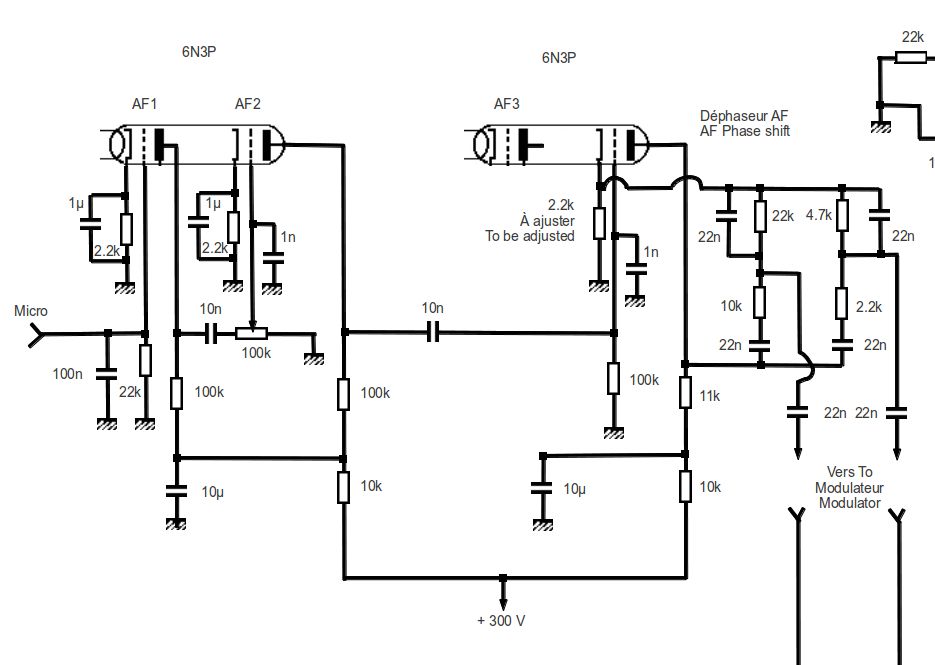

Circuit AF

AF




Il est constitué de deux tubes 6N3P, ce qui correspond à quatre triodes. Les 2 premières triodes amplifient le signal provenant du microphone. La quatrième triode est utilisée dans le circuit déphaseur audio fréquence. Le déphaseur proprement dit comporte quatre condensateurs de 22 nF et quatre résistances de 2,2 kohm, 4,7 kohm, 10 kohm et 22 kohm. Ce déphaseur doit être attaqué par deux signaux en opposition de phase et d'amplitude différente. La valeur de la résistance cathode (2,2 kohm) ainsi que celle de la résistance d'anode (11 kohm réalisée avec 10k et 1k en série) de la triode d'attaque doivent donc être strictement respectées. Je n'ai utilisé que des composants à 5 % de précision. La plus grande difficulté est de trouver des condensateurs de 22 nF supportant 300 V. Si ces condensateurs ont une précision moins bonne que 5 %, je conseille de s'en procurer une dizaine et de les trier pour prendre les quatre condensateurs les plus proches des 22 nF. Ce déphaseur peut attaquer directement les modulateurs équilibrés du fait de sa relativement basse impédance. Lors du réglage final, il faudra modifier la résistance de cathode pour obtenir la meilleur atténuation possible de la bande latérale opposée. Pour passer d'USB à LSB, il suffit d'intervertir les 2 connexions de sortie allant vers le modulateur.

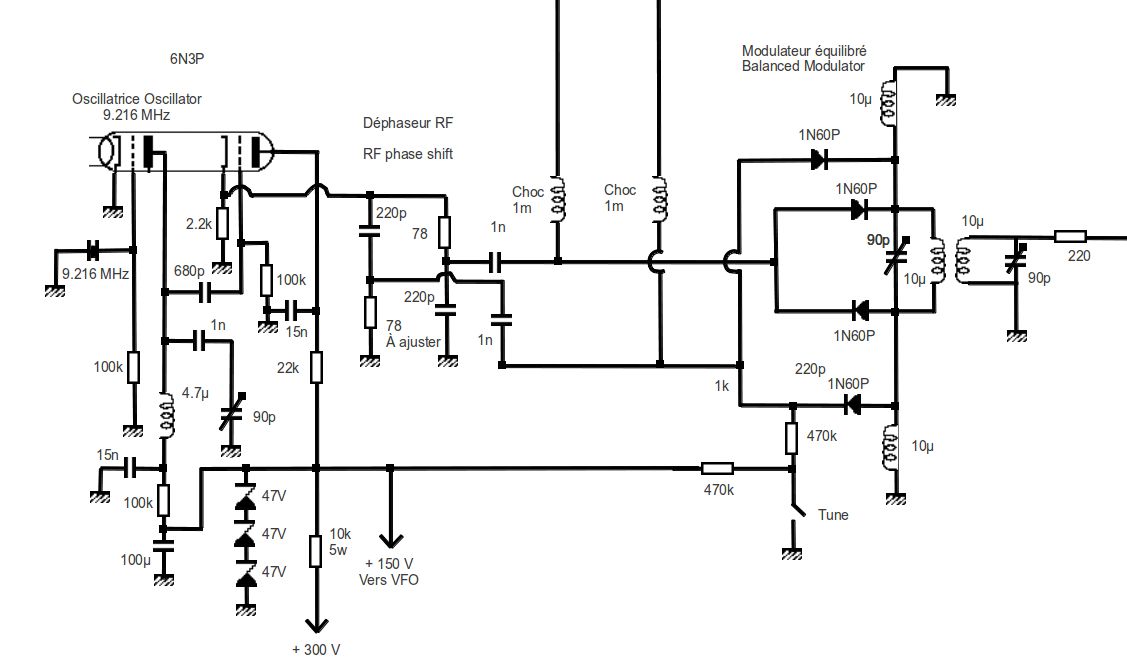

Générateur BLU 9,216 MHz



Ce circuit comprend une double triode 6N3P. La première triode est une oscillatrice pilotée par un quartz de façon classique. La deuxième triode est un étage tampon avec une sortie basse impédance sur la cathode. Le déphaseur R.F. est constitué de deux bras formés par un condensateur et une capacité en série. L'impédance du condensateur doit être identique à la valeur de la résistance pour la fréquence R.F. concernée. Les résistances de 78 ohms sont formées par 3 résistances en parallèle (100-470-1k5). À noter que la valeur d'une des 2 résistances sera modifiée lors du réglage final pour obtenir la meilleure atténuation possible de la bande latérale opposée. Chaque sortie du déphaseur R.F. est raccordée à une sortie du déphaseur A.F. pour attaquer le modulateur. Il est indispensable d'utiliser des diodes à faible tension seuil. Des diodes standards type 1N4148 sont sources d'une très importante distorsion, les faibles signaux BF inférieurs à la tension seuil ne provoquant aucune modulation. Il faut donc utiliser des diodes Schottky prévues pour les faibles signaux (1N60P, BAT41 et suivantes). Les quatre bobines utilisées sont des inductances miniatures du commerce. Ce nombre élevé d'inductances est nécessaire pour éviter l'emploi d'une bobine à point médian introuvable dans le commerce. Les condensateurs ajustables de 90 pF servent à accorder le modulateur sur 9 MHz. À noter que le réglage du primaire doit permettre d'obtenir le minimum de porteuse en position émission, l'interrupteur "tune" étant à la masse. Ce réglage est extrément précis. L'accord du secondaire se fait sur le maximum de signal obtenu en sortie en position "tune". L'interrupteur « tune » permet, quand il est ouvert, de déséquilibrer le modulateur et donc de laisser passer la porteuse ce qui permet de régler l'émetteur.

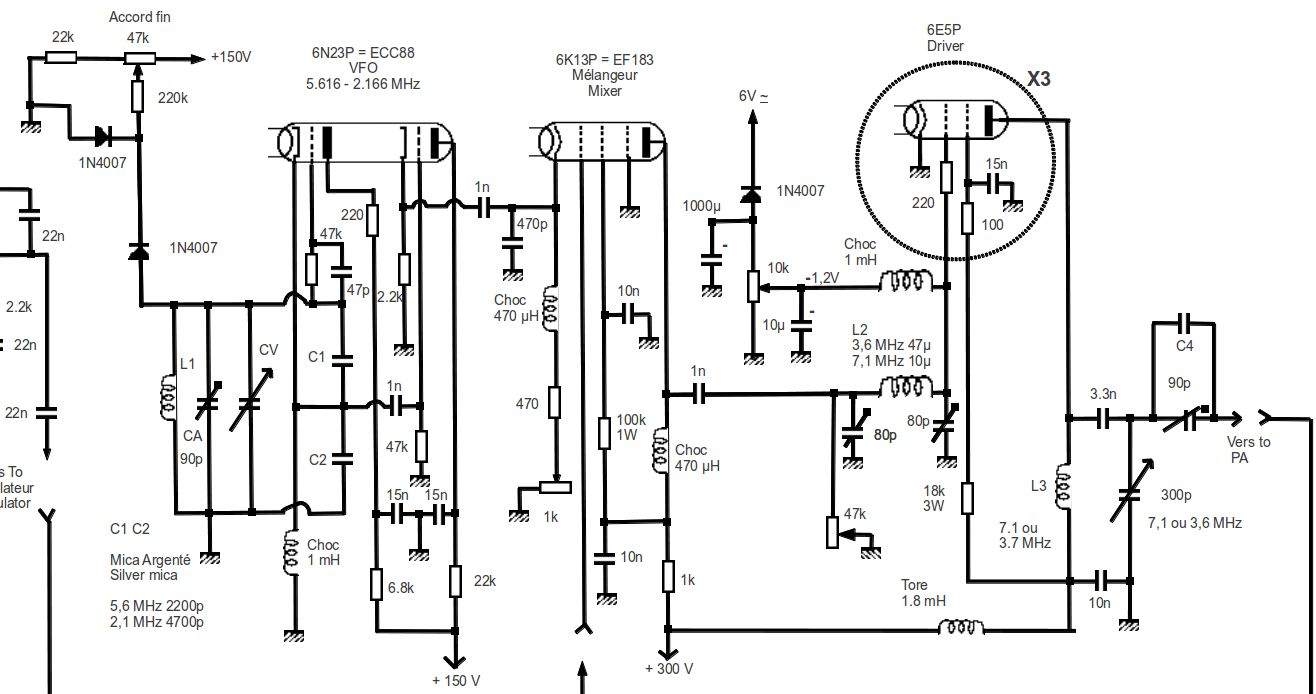

VFO - mélangeur – driver



Le VFO utilise une lampe 6N23P identique à l'ECC88. La première triode est un montage Colpitts classique. Des valeurs très importantes de capacité sont utilisées pour obtenir une stabilité en fréquence correcte. Les condensateurs fixes faisant partie du circuit d'accord (C1 et C2) sont en mica argenté. Il faut employer les valeurs les plus élevées possibles (4700 pF pour 2 Mhz et 2200 pF pour 5 MHz). J'utilise des condensateurs d'appoint de faible valeur pour caler exactement la fréquence. La totalité du circuit oscillant (bobines, condensateurs fixes, condensateurs variables, condensateurs ajustables) est commutée sur 5,616 MHz ou 2,166 MHz pour obtenir une émission sur 3,6 MHz ou 7,050 MHz.  J'emploie un condensateur variable de 2X 300 pF. Une cage est utilisée pour les 2 bandes, avec en série un condensateur de 400 pF pour étaler toute la bande phonie du 80 m (VFO  5,616 à 5,416 MHz). Pour couvrir le 40 m, il faut y ajouter la deuxième cage (VFO 2.166 à 2.016 MHz). Un accord fin est réalisé avec 2 diodes 1N4007 employées en varicap haute-tension. Le potentiomètre de 47k n'a pas besion d'être démultiplié.

La deuxième triode est un étage suiveur pour obtenir une sortie à basse impédance qui attaque le tube mélangeur 6K13P. Il s'agit d'un tube à grille cadre identique à l'EF183, permettant un grand gain. Le potentiomètre situé dans le circuit de la cathode sert à choisir le point de polarisation. Le réglage de ce potentiomètre doit donc être accessible. La première grille reçoit le signal provenant du modulateur équilibré. Le signal BLU sur 40 ou 80 m est disponible dans le circuit anodique de la lampe. Remarquez le condensateur de 470 pF qui relie la cathode du tube mélangeur à la masse. Ce condensateur est indispensable pour diminuer au maximum la contre réaction induite par l'absence de découplage de la cathode. Ce condensateur augmente donc très nettement le gain de conversion, sous réserve qu'il n'atténue pas trop le signal venant du VFO. Sa valeur est donc relativement critique.

Le couplage entre la lampe mélangeuse et le driver est critique. Le plus efficace est un circuit en pi accordé avec une faible capacité. Avec ce circuit, la tendance à l'accrochage est extrêmement faible et l'excitation du driver est maximum. Les bobines employées sont des inductances miniatures du commerce. L'ensemble inductance - condensateurs est commuté pour chaque bande. Il ne faut aucun accrochage sur charge fictive. Le potentiomètre de 47K permet de supprimer certains accrochages qui surviennent sur antenne réelle en amortissant le circuit oscillant. Bien mis au point, l'émetteur doit toujours être stable avec le potentiomètre réglé à 47K.

Le driver est constitué de trois lampes 6E5P en parallèle, ce qui augmente la puissance disponible en sortie. La bobine de sortie L3 est réalisée en l'air et est commutée pour chaque bande ainsi que les condensateurs ajustables de couplage. La puissance de sortie est comprise entre 6 et 8 W.

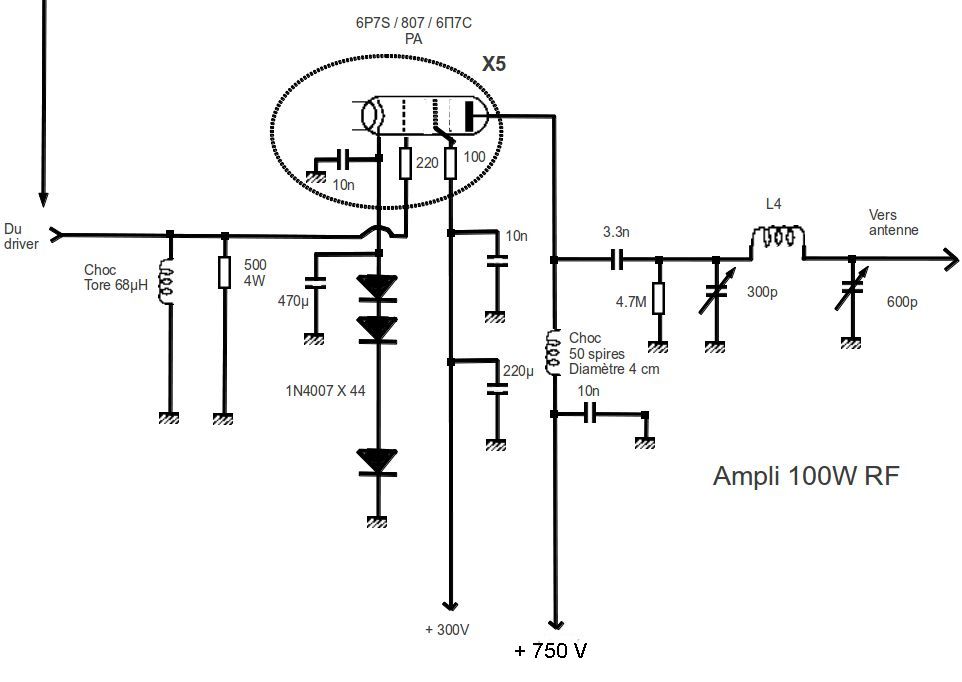

Amplificateur de puissance 100 W

ampli 807



Il est réalisé sur une platine séparée. Il comprend 5 lampes 6P7S en parallèle. Ces tubes sont proches des807, mais avec un culot octal et un prix souvent moindre. L'entré de l'amplificateur est apériodique, ce qui permet un bonne stabilité sans neutrodynage. La polarisation est simplement obtenue par des diodes 1N4007 en série (0,7V par diode). Il est possible d'employer une haute-tension plus élevée ce qui augment la puissnce de sortie. À 750V il faut mettre 50 diodes. Le circuit de sortie est un circuit en PI. La self de choc est une simple bobine d'au moins 50 spires avec un diamètre de 4 cm en fil de cablage. La bobine L4 est réalisée en fil d'installation 10A (1,5 mm2).
Elle comprend 8 spires (diamètre 40 mm) pour le 40 m et 11 spires (diamètre 65 mm) pour le 80 m. Il faut que la bobine ait une valeur suffisante pour qu'il soit impossible de s'accorder sur l'harmonique de la fréquence voulue. L'accord doit donc être obtenu avec une faible capacité.


La mise au point de cet émetteur est complexe. Les principales difficultés sont la stabilité en fréquence, l'absence d'accrochage R.F., l'obtention de la puissance maximale, la suppression de la porteuse et l'atténuation de la bande latérale opposée. La valeur des bobines d'accord est toujours critique. Le meilleur rendement n'est obtenu que pour une valeur particulière. C'est la plus grande difficulté de ce montage. Les bobines du VFO sont réalisées en l'air avec du fil électrique d'installation 20 A (2,5 mm2). Un ou deux petits fils électriques entourant les spires permettent de tenir une rigidité suffisante. Pour le VFO, quand tout est au point, il faut encore mettre la colle cyanolite sur les spires pour les solidariser parfaitement. Les bobines du VFO ont un diamètre de 22 mm qui correspond diamètre d'une lampe noval ! Le changement de bande s'effectue sur l'exciteur par des doubles inverseurs miniatures. J'en emploie 4 : pour la cathode et le circuit grille de la triode du VFO, pour L2 avec les condensateurs associés, pour L3, et pour les condensateurs de couplage vers le PA. Un seul de ces inverseurs est mis sur la face avant. En effet, il faut privilégier des connexions courtes. Trois des inverseurs sont donc au milieu des lampes sur la plaque horizontale. Pour éviter tout risque d'électrocution, il est donc impératif qu'aucune haute tension non protégée ne soit présente sur la face supérieure du montage. La bobine L4 du PA est interchangeable sur fiches bananes.


Il faut encore prévoir un système de commutation « réception-émission et tune ». J'utilise 2 interrupteurs miniatures. Le premier est l'interrupteur émission réception. Il commande 2 relais. Le premier applique le + 300 V à la lampe mélangeuse et au driver en émission. Le deuxième relais court-circuite la sortie du driver à la masse en réception et commande la bascule du relais d'antenne, situé dans la boite de couplage, du récepteur vers l'émetteur. Pour le tune, un simple interrupteur déconnecte de la masse les 2 résistances de 470 kohm du modulateur. Il faut bien entendu que l'interrupteur émission-réception soit sur la position émission. Pour des facilités d'utilisation, la pédale du micro est en parallèle de l'interrupteur émission-réception. Le passage en émission devient donc instantané.

Le réglage de fréquence se fait simplement par battement nul avec l'émetteur en position émission par l'interrupteur. Au niveau du récepteur j'ai un interrupteur manuel de stand-by qui coupe la sortie casque et l'arrivée d'antenne.

Le montage est réalisé sur des plaques de bakélite cuivrée 20x30 cm. Ces plaques sont fixées sur cadre en bois en forme de U pour l'exciter et de carré pour le PA. Le cadre en bois est réalisé avec des planches de 10 cm de large. Il a fallu blinder ces planches pour l'émetteur. Cela s’est fait facilement avec de l'aluminium adhésif de 5 cm de large vendu dans les magasins de bricolage. À noter qu'il est impossible de souder de l'aluminium et qui faut prévoir un contact par vis.



Problématique des déphaseurs

La technique phasing a été essentiellement employée au début des années 50, quand il était difficile de réaliser des filtres à bandes étroites. Elle a ensuite quasiment disparu, pour réapparaître dans les systèmes numériques. En analogique, la principale difficulté de la technique phasing, est la réalisation d'un déphaseur A.F. En effet, le déphasage de 90° entre chaque branche doit être conservé sur toute la bande de fréquence de la parole, c'est à dire de 300 à 3000 Hz, tout en maintenant une égalité d'amplitude.

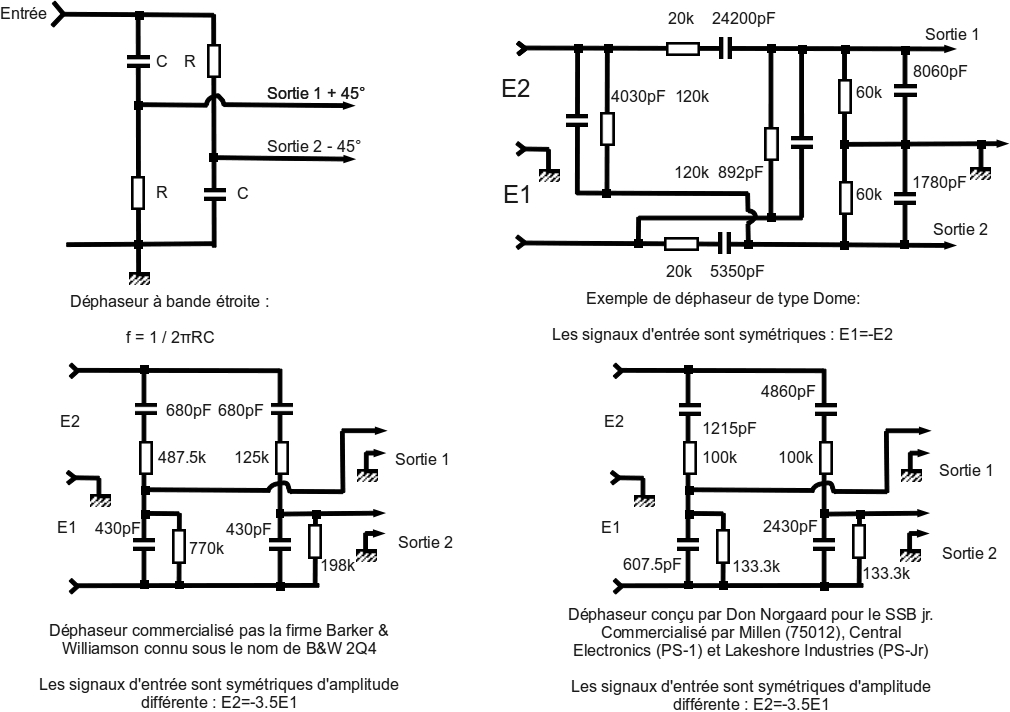

Le plus simple déphaseur est constitué de 2 branches ayant pour l'une, une résistance en série avec un condensateur (filtre passe-bas) et, pour l'autre, un condensateur en série avec une résistance (filtre passe-haut). A la fréquence de coupure de ces filtres le signaux sont atténués de 3dB et surtout ils sont déphasés de - 45° (filtre passe-bas) ou +45° (filtre passe-haut) par rapport à l'entrée. On obtient bien le déphasage de 90° entre chaque branche. Ce type de déphaseur fonctionne très bien en R.F. quand la fréquence est fixe. Par contre, ce déphaseur est inadéquat pour les fréquences audios. En effet, dès qu'on s'éloigne de la fréquence de coupure, l'égalité d'amplitude entre chaque branche n'est pas respectée puisqu'il s'agit d'un filtre passe-bas et d'un filtre passe-haut. Il est donc impossible d'obtenir une véritable émission BLU avec ce type de déphaseur en audio. Effectivement, j'ai réalisé un émetteur avec un tel déphaseur A.F. et les correspondants avaient l'impression qu'il s'agissait d'une émission DSB. Ce déphaseur doit donc être proscrit en A.F.

Juste après guerre, plusieurs déphaseurs passifs optimisés pour tout spectre de la parole (300 3000 Hz) ont été décrits. Le montage fondamental a été décrit par Robert Dome W2WAM en 1946. Ce circuit comporte 6 résistances et 6 condensateurs. Il est attaqué par 2 signaux de même amplitude, mais en opposition de phase. En 1950, Don Norgaard W2KUJ met au point un circuit encore plus simple avec 4 résistances et 4 condensateurs. Cependant, ce circuit nécessite en entrée 2 signaux en opposition de phase et d'amplitude différente. Certains modèles étaient à l'époque en vente aux USA. Il n'y en a jamais eu sur le marché européen. Ils étaient  difficiles à réaliser, les valeurs des résistances et des condensateurs utilisées ne correspondant pas à des valeurs normalisées. Enfin, ils étaient conçus pour attaquer des étages à haute impédance.  Il fallait donc intercaler un étage adaptateur d'impédance avant les modulateurs équilibrés. Tout cela fait que la technique phasing pour générer des signaux BLU est tombée en désuétude dès les années 60.



Aujourd'hui, les logiciels de simulation permettent facilement de concevoir de façon empirique de tels circuits déphaseurs, avec des valeurs normalisées et une impédance plus basse. Personnellement, j'ai utilisé le logiciel libre Qucs sous GNU Linux pour rechercher des valeurs simples pour le circuit de W2KUJ. Le déphaseur idéal donne deux sources A.F. déphasées de 90° et de même amplitude. Si l'amplitude est différente, la valeur en tension de la bande indésirable est approximativement égale à la moitié du pourcentage d'erreur. Par exemple, si un des signaux A.F. est 10 % plus intense que celui de l'autre canal, le signal de la bande latérale indésirable sera de 0.05 (5%) ce qui correspond à 26 dB. Si le déphasage n'est pas strictement de 90°, la valeur de la bande latérale indésirable est égale à la tangente de la moitié de l'erreur d'angle. Par exemple, si le déphasage entre les deux sources A.F. est de 95°, le signal de la bande latérale non désirée sera de 0,043 (tg 2,5) qui correspond à 27 dB d'atténuation.  Je me suis fixé 20 dB d'atténuation de la  bande latérale supérieure. Quand la puissance émise est de 100 W pour la bande latérale inférieure, la puissance de la bande latérale supérieure émise est donc de 1 W. Ce n'est pas une suppression complète, mais cette atténuation me semble bien suffisante pour une réalisation 100 % amateur, de puissance R.F. modérée. Bien entendu, cette situation deviendrait insuffisante avec une puissance de sortie nettement plus élevée (500 W par exemple).

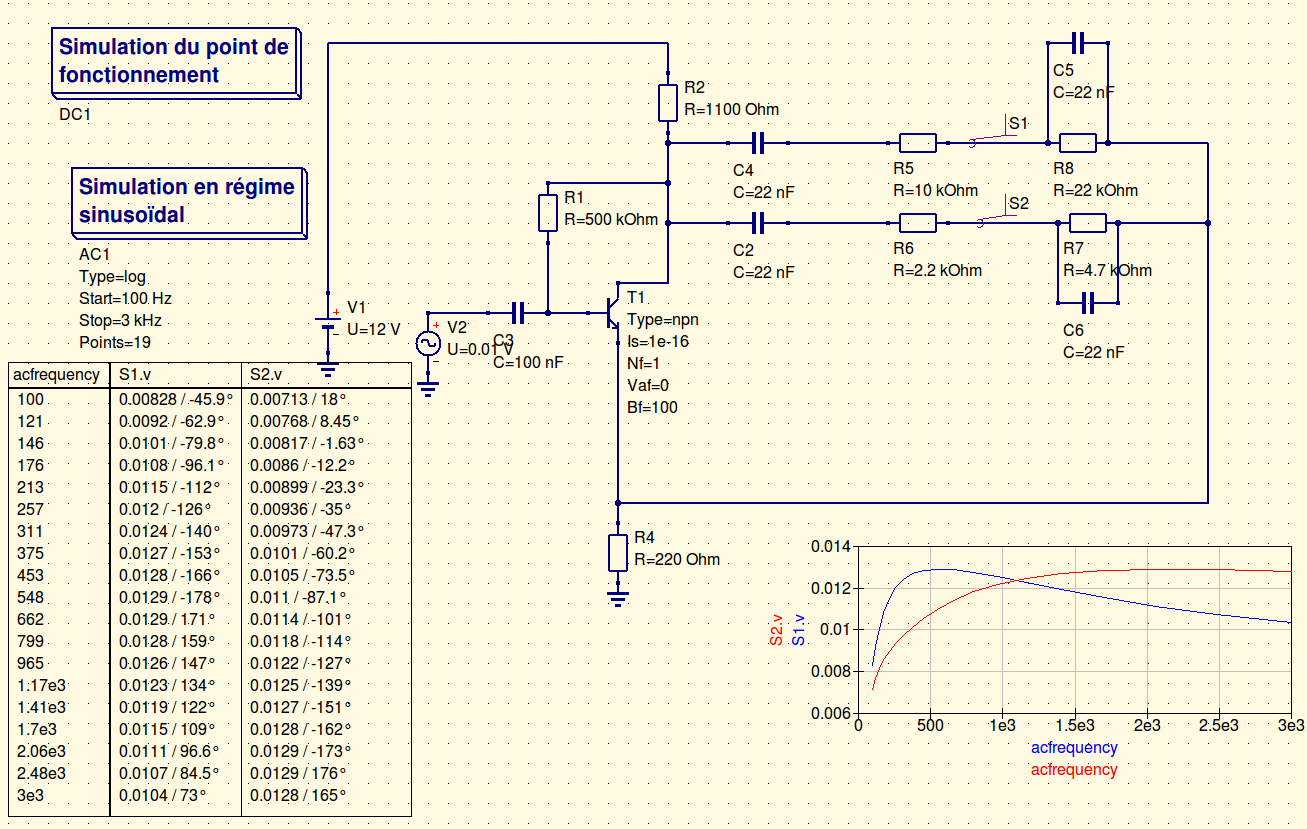

Voici les caractéristiques de mon déphaseur, après simulation avec le logiciel Qucs. Ce logiciel ne permettant pas une étude avec les tubes électroniques, la simulation a été faite avec un transistor. Pour l'adaptation aux tubes, il suffit de multiplier par 10 R2 et R4. J'ai commencé à délibérément choisir 4 capacités de 22 nF, pour acheter un lot supportant la haute tension et ayant une précision de 5%. La valeur de 22 nF a été choisie car elle permet d'obtenir une impédance suffisamment faible de l'ensemble du circuit pour attaquer directement l'étage mélangeur équilibré. Ensuite, la valeur des résistances a été déterminée empiriquement. En pratique je n'ai essayé que des valeurs normalisées de résistance. Du fait de l'emploi d'un élément actif, le circuit n'induit pas de perte (gain proche de 1). La simulation, comme un essai réel, ont montré que le déphaseur pouvait directement attaquer le modulateur équilibré.

Pour obtenir une suppression de 20 dB il est indispensable de régler le mieux possible les 2 déphaseurs. En pratique, il suffit d'ajuster une seule résistance de chaque déphaseur. J'ai choisi à chaque fois la résistance reliée à la masse que j'ai remplacée momentanément par une résistance ajustable. En écoutant l'émission en local sur 40 ou 80 en USB, il faut choisir la position avec le plus faible signal et la modulation la plus déformée. Dans mon cas, pour le déphaseur RF j'ai remplacé la résistance de 78 ohm par une 33 ohm, et pour le déphaseur AF la résistance de cathode calculée à 2,2 kohm a été remplacée par une résistance de 3,3 kohm. Avec les valeurs théoriques, l'atténuation ne dépassait pas 6 dB. Il est facile d'obtenir après réglage 15 dB, et même 20 dB avec un réglage fin mais quasi impossible de dépasser cette atténuation.





   Emetteur SSB junior « SSB, JR. », GE Ham News November-December 1950


   Schéma du « Single Sideband Generator, model 51SB-B, B&W » avec déphaseur 2Q4


F5LVG octobre 2011
