Récepteur à réaction 5 transistors 2025
Les récepteurs à réaction bien conçus donnent des résultats
spectaculaires. Voici un récepteur qui m’a permis de recevoir la
Nouvelle-Calédonie sur 20 m et le Japon sur 17 m avec une antenne de
2 X 10 m.

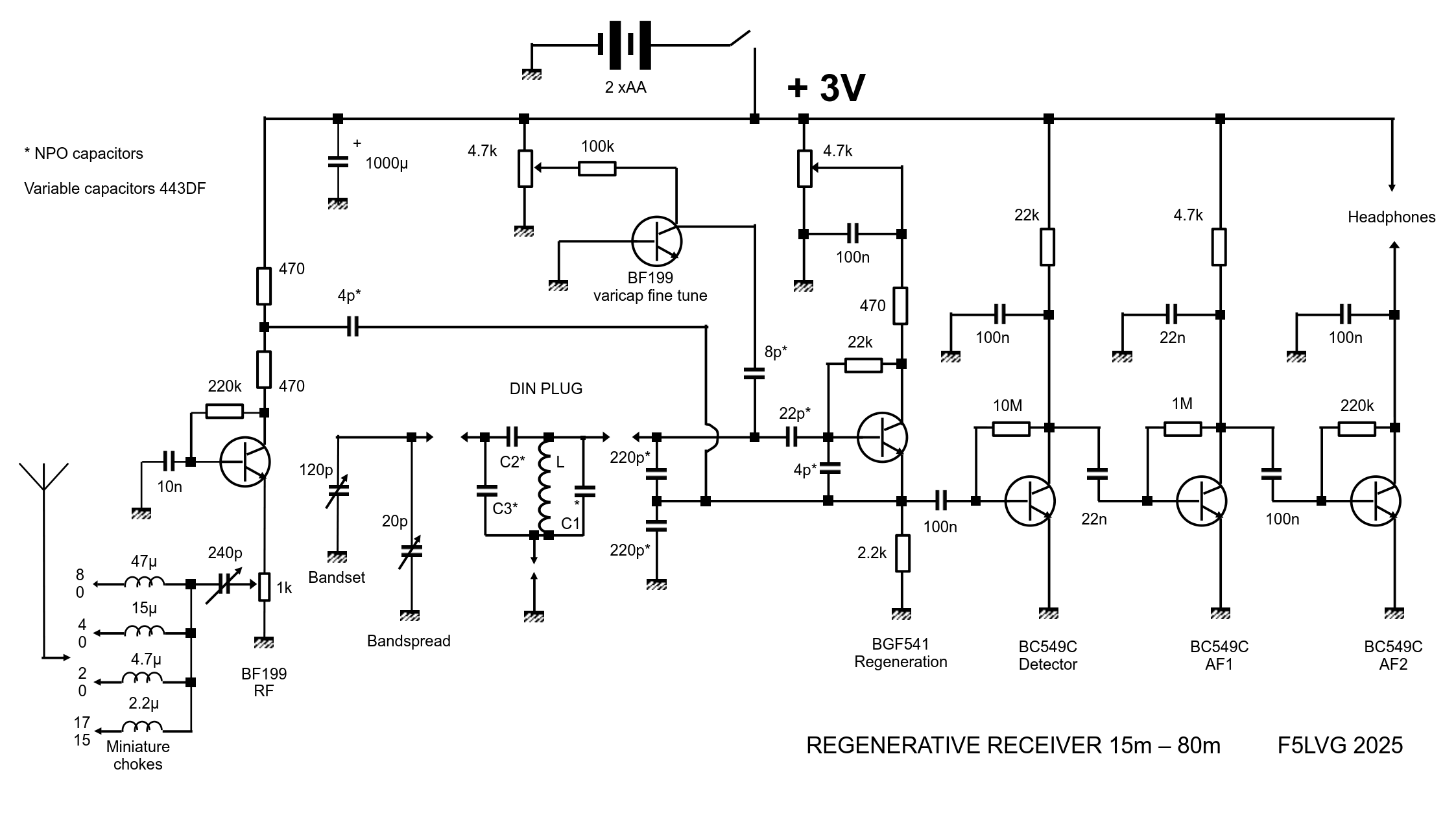

De façon simple, un
présélecteur accorde l’antenne à l’impédance d’entrée de
l’amplificateur RF. Celui-ci est très faiblement couplé à un
étage à réaction (oscillateur à gain variable) qui permet un gain
exceptionnel et de récréer la porteuse manquante pour la
démodulation de la SSB ou de la CW. Les signaux sont ensuite
appliqués à un étage détecteur puis 2 étages d’amplificateurs
AF pour une écoute puissante au casque.
Les résultats
s’expliquent par différentes caractéristiques :
1 Accord de
l’antenne à l’amplificateur RF ce qui permet d’éliminer les
interférences dues aux stations puissantes situées sur une
fréquence multiple ou sous-multiple.
2 Présence d’un
étage RF qui permet de quasiment éliminer toute interaction entre
l’antenne et l’étage oscillateur.
3 Atténuateur
d’entrée (potentiomètre de 1k) pour éviter toute saturation du
récepteur.
4 Emploi d’un
circuit original à 2 transistors pour la réaction et la détection.
Le premier transistor (BFG541) effectue la réaction, mais aussi une
détection. À sa sortie on a un mélange de signaux RF et AF. Le
deuxième transistor effectue la détection des signaux RF et
l’amplification AF des signaux déjà détectés par le premier
transistor. Le couplage entre ces 2 transistors doit donc permettre
le passage des RF et des AF.
5 Circuit oscillant
de haute qualité avec un rapport L/C le plus faible possible pour
privilégier la stabilité en fréquence et la sélectivité. Ceux-ci
sont réalisés sur connecteur DIN. Il faut donc changer de
connecteur pour changer de gamme.
6 Du fait de
l’absence de mécanisme démultiplicateur, l’accord se fait par 3
commandes. Un premier condensateur variable (Bandset) couvre toute la
bande amateur désirée. Un deuxième condensateur variable couvre le
sixième de la bande (Bandspread). Enfin, un transistor employé en
varicap ne couvre qu’un ou deux kHz.
7 Alimentation par 2
piles AA, ce qui évite de nombreux bruits apportés lors de
l’alimentation par le secteur.
8 Emploi de
composants de qualité, en particulier des condensateurs NPO dans
l’étage à réaction et d’un transistor à fréquence de
transition très élevé pour cet étage (BFG541 : Ft= 9 GHz).

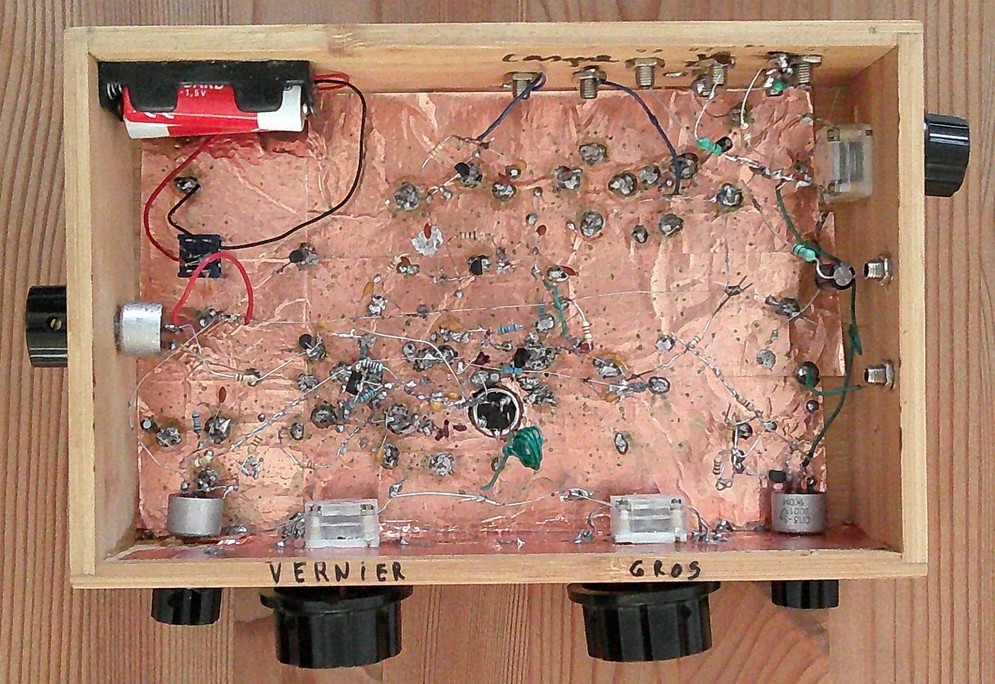

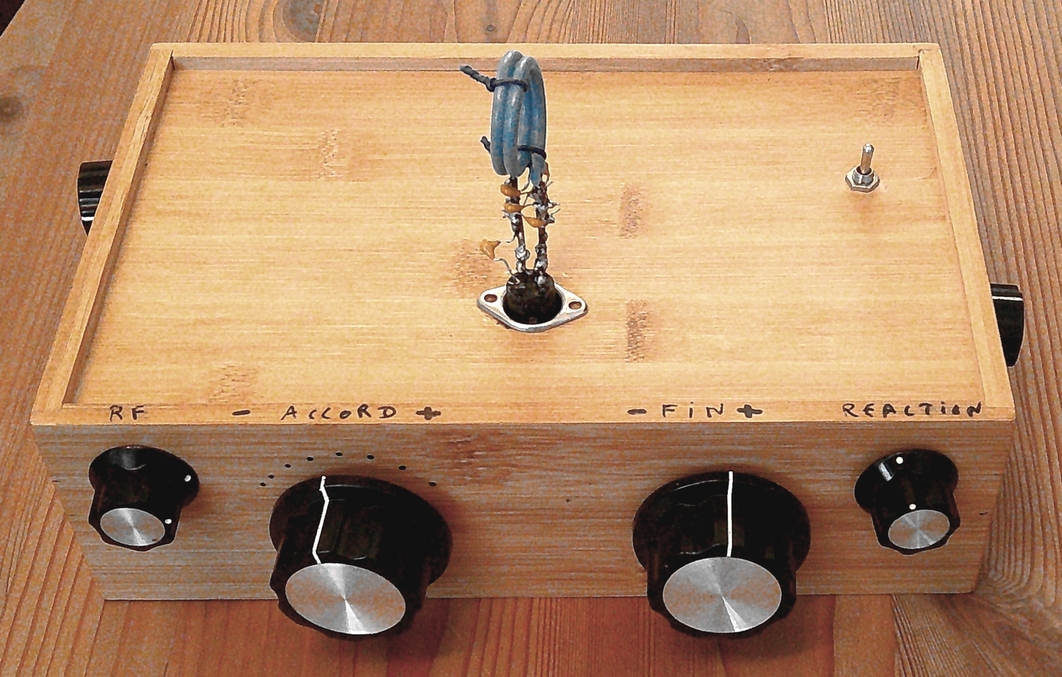

Le récepteur est réalisé dans une boîte en bois de 15 x 25 cm.
L’intérieur est recouvert de bandes de cuivres adhésives de 5 cm
de large. Des résistances de 10 Mohms servent de points de connexion
quand c’est nécessaire. Le condensateur de 4 pF entre émetteur et
base du BFG541 évite de recevoir les transmissions de données en
UHF et SHF (téléphone, wifi, etc.).
Le
transistor BFG541 est un CMS. Il est facile de le transformer en
composant classique. En effet, la sortie collecteur est relativement
grande (3.1 mm). Le transistor est fixé sur une surface plane avec
un peu de pâte adhésive. Une connexion de deux résistances de 10
Mohm 1/4 ou 1/8 de W sont torsadées ensemble et soudées à la patte
du collecteur. La connexion libre de chaque résistance est ensuite
soudée soit à la base soit à l’émetteur du transistor. On
obtient ainsi des connexions relativement longues.
Une vis à métaux
de 2.5x25mm est vissée dans l’axe central des condensateurs
variables afin d’y fixer facilement un bouton de commande. Ils
doivent être de grande taille du fait de l’absence de mécanisme
de démultiplication (MFA05). Les condensateurs variables sont
directement collés à la boîte avec de la cyanolite. Leurs trimmers
doivent être mis au minimum avant la fixation.

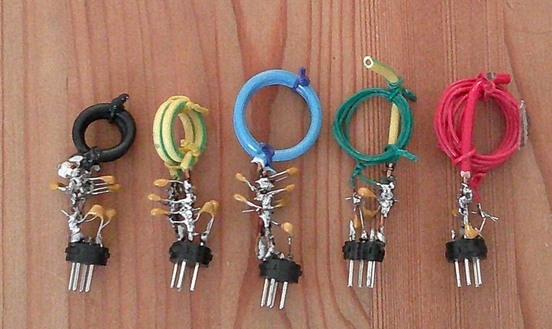

Les bobines sont réalisées en l'air, sans support. Le fil utilisé
est du fil de câblage monobrin de 24AWG UL1007 (40/80 m) ou du fil
d'installation 20 A (2,5 mm²) (15/17/20 m). Les spires sont serrées
à l'aide de 2 petits fils en haut et en bas de la bobine. Les
bobines réalisées avec du fil 24AWG sont attachées à un gros fil
d'installation qui sert de tuteur. La mise au point terminée, de la
colle cyanolite est mise sur chaque bobine de façon à obtenir une
rigidité mécanique suffisante. Ces bobines ainsi que les
condensateurs C1 C2 et C3 sont directement fixés sur la base d’une
fiche DIN 4 broches.
Bande
|
Tours
|
Diamètre
|
Fil
|
C1 pF
|
C2 pF
|
C3 pF
|
80m
|
2
|
10mm
|
2.5mm²
|
487pF
|
Court-circuit
|
-
|
40m
|
2
|
12mm
|
2.5mm²
|
430 pF
|
100pF
|
-
|
20m
|
2
|
20mm
|
2.5mm²
|
676 pF
|
100pF
|
-
|
17m
|
5
|
20mm
|
24 AWG
|
760 pF
|
100pF
|
100pF
|
15m
|
10
|
20mm
|
24 AWG
|
537 pF
|
100pF
|
100pF
|
Tous les condensateurs sont des céramiques multicouches NPO. C1 est
constitué de 2 à 4 condensateurs en parallèle ne dépassant pas
220pF pour obtenir la valeur désirée. La valeur indiquée l’est à
titre indicatif, la valeur exact dépendra de lé réalisation exacte
de chaque bobine.
F5LVG 2025
